QRD型充气式圆顶阀
首页 > QRD型充气式圆顶阀


产品名称:QRD型充气式圆顶阀
   产品说明


    充气式圆顶阀是一气体输送固体物料的开关器,起到开通和隔断管道空间的作用。它适用于通过松散的、干燥、非粘性的、可流动的固体物料的密封输送系统,特别适用于火电厂的灰渣处理系统。圆顶阀的关断是由一个球形阀芯和一个充气的橡胶密封圈来实现的,而开与关又是在无压力状态下进行的,实现了两者无接触位移。

    圆顶阀阀芯根据使用场合的不同,采用不同材料,表面进行不同硬化处理方式,利用阀芯光滑坚硬的表面,可保证与橡胶密封圈良好的紧密接触以保证密封的可靠。橡胶密封圈采用特种橡胶制成,具有耐高温、耐腐蚀、耐磨损、耐老化等特点.使用寿命长。阀门开启时,料口全流通无阻挡。

该阀适用介质:气体、液体、半流体及固体粉末。

工作原理

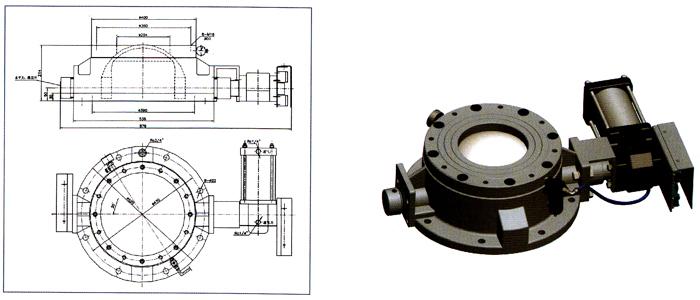

    如附图1所示:圆顶阀阀芯是一个球面圆顶,圆顶阀在开关过程中,阀芯与橡胶密封圈间保持有约0.2~0.4mm的间隙,使阀芯与橡胶密封圈可以以无接触的方式运动,目的是使阀芯与橡胶密封圈之间不产生摩擦,减少磨损。圆顶阀的气动执行元件为双作用直线气缸,通过转臂驱动圆顶阀阀芯转动。当圆顶阀处于关闭状态时,橡胶密封圈充气,膨胀紧紧地压在球面圆顶阀芯上,从而形成一个非常可靠密封环带,组织了管道内物料的流动。

    阀门的工作过程为:关闭(密封圈充气)关闭(密封圈排气)阀芯转动全开(密封圈不充气)阀芯转动关闭(密封圈不充气)关闭(密封圈充气),完成一个循环。

    常态:阀芯浪七于关闭位置时。转臂上的调整螺钉压在二位三通机动滑阀的顶杆,气源对密封圈供气,压力显示出作用在密封圈上的压力。

    打开状态:直线气缸开始动作的瞬间,转臂上的调整螺钉脱离二位三通机动滑阀的顶杆,其密封圈内气从二位三通激动滑阀的排气孔排出。此时阀芯开始转动,在转动过程中,阀芯与密封圈之间不接触。
